همه چی در مورد تیوپ لیزر

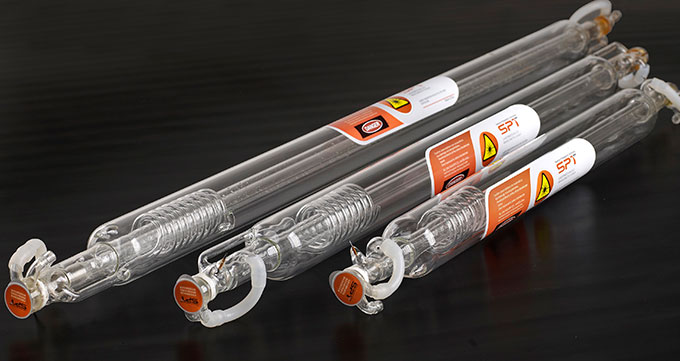

تیوب لیزر

تیوپ لیزر در دو نوع RF (فلزی) و شیشه‌ای می‌باشد و در ایران معمولاً مدل شیشه‌ای موجود است. جنس شیشه این لامپ‌ها لیزر پیرکس است و دلیل انتخاب پیرکس تحمل دمای بالا آن است. تیوب لیزر از سه لایه تشکیل شده است؛ لایه داخلی یا اول از ترکیب چند گاز پر شده و محیط بسته‌ای می‌باشد. در ابتدا و انتهای این محیط بسته آینه وجود دارد، آینه سر تیوب کمی درصد انعکاسش پایین‌تر است و پشت آن یک لنز برای متمرکز کردن نور لیزر وجود دارد، و آینه انتهای تیوب ۱۰۰٪ می‌باشد. لایه بعدی لایه اول را در بر می‌گیرد و داخل آن آب پر می‌شود. این آب جهت خنک‌کاری لایه داخلی است. آب پس از خروج از چیلر از انتهای تیوب وارد شده و از سر تیوب خارج می‌شود. در نهایت لایه سوم که کل تیوب لیزر را در بر می‌گیرد.

تیوب لیزر در بازار ایران

تیوب لیزر در بازار ایران دارای برندهای مختلفی می‌باشد که تماماً تولید کشور چین هستند، نظیر رسی (Reci)، ای اف آر (Efr)، یانگلی (Yangly)، اس پی تی (SPT) و رایشو (Rayshu). معروف‌ترین آنها برندهای رسی، ای اف آر و یانگلی می‌باشند. توان‌هایی که موجود است شامل ۶۰، ۸۰، ۱۰۰، ۱۳۰، ۱۵۰ و ۱۸۰ وات می‌باشد، ولی معمولاً ۸۰، ۱۰۰ و ۱۳۰ وات در بازار موجود است. منظور از این وات‌ها مین پاور است و تیوب لیزر ۱۰۰ وات تا ۱۱۵ تا ۱۲۰ وات مکس پاور دارد. هرچه توان تیوب بیشتر باشد طول آن بیشتر می‌شود. توان ۶۰ وات مناسب برای حکاکی تصاویر است و هرچه توان تیوب پایین‌تر باشد، تصویر را با دقت و ریزه‌کاری بیشتری می‌زند. توان‌های ۱۳۰ وات معمولاً جهت برش چوب با قطر بالا و توان‌های ۱۵۰ و ۱۸۰ وات برای برش فلزات استفاده می‌شوند.

طول عمر تیوب دستگاه لیزر

تیوب دستگاه لیزر دارای طول عمری محدود است. به غیر از استهلاک قطعات مکانیکی و معیوب شدن قطعات الکترونیکی مانند مادربرد و پاور، هزینه اصلی دستگاه تیوب است. شرکت‌های تولید کننده طول عمر ده هزار ساعت و برخی برندها پنج هزار ساعت اعلام می‌کنند، اما این زمان دقیق نیست و مواردی وجود داشته که تیوبی ۱۰ سال کار کرده و تیوبی با همان برند و کیفیت ۶ ماه کارکرده است. طرز استفاده، میزان کارکرد و رعایت استانداردها در طول عمر تیوب تاثیر مستقیم دارد.

موارد ایمنی هنگام نصب تیوب لیزر

هنگام نصب تیوب، تمام حباب‌های هوای داخل آن باید تخلیه شوند، در غیر این صورت تیوب ترک می‌خورد و گاز آن خارج می‌شود. تخلیه حباب‌ها با کمی بالا نگه داشتن سر تیوب انجام می‌شود و آب داخل تیوب باید مقطر باشد و هر ۶ ماه یکبار تعویض شود. قسمت انتهایی تیوب محل اتصال سیم قرمز که دارای ولتاژ بالایی است، باید عایق‌بندی شود. در برندهایی که با پیچ وصل می‌شوند، درپوش پلاستیکی باید کاملاً سر جای خود قرار گیرد و در صورت نیاز با چسب آکواریوم یا لنت پیچ شود. در تیوب‌هایی که دارای سیم هستند، در محل اتصال سیم باید از عایق‌های مناسب یا شلنگ سیلیکنی/لاستیکی استفاده کرد تا از جرقه زدن به بدنه جلوگیری شود.

خرید تیوب لیزر

هنگام خرید تیوب لیزر باید دقت کنید که شات‌های خارجی آن گرد و توپر باشند. اگر شات‌ها توخالی یا نقطه زده شده غیر گرد باشد، تیوب کیفیت مناسبی ندارد. هر چه به تاریخ تولید تیوب نزدیک‌تر باشد، کیفیت بالاتر است. تیوب‌ها باید افقی در انبار قرار گیرند و دمای محیط بین ۲۰ تا ۳۰ درجه باشد. از لحاظ کیفیتی، تیوب رسی بهتر از سایر برندهاست، ولی قیمت آن بیشتر است. ممکن است تیوب ای اف آر یا سایر برندها عمر بیشتری نسبت به تیوب رسی داشته باشند.

شارژ تیوب لیزر

برخی از لیزرکاران به جای خرید تیوب جدید، تیوب‌های خود را شارژ می‌کنند، اما تیوب باید هیچ ترک و شکستگی نداشته باشد. لنز سر تیوب نیز باید سالم باشد. شارژ تیوب ممکن است جواب دهد یا ندهد و معمولاً همراه با گارانتی کوتاه مدت (دو ماه) است. تیوب‌های رسی و رایشو معمولاً بهترین پاسخ را در شارژ دارند.

روش شارژ تیوب

تیوب به محل شارژ تحویل داده شده و کارشناسان تیوب را روی سیستم بررسی می‌کنند تا سالم بودن آن تایید شود. سپس گاز موجود داخل تیوب تخلیه و تیوب با گازهای مخصوص پر می‌شود. مرحله آخر آزمون و امتحان تیوب شارژ شده است که حدود ۲۴ ساعت طول می‌کشد. خروجی تیوب پس از شارژ معمولاً ۱۰ وات کمتر از توان واقعی است. تیوب‌های برند رسی قابل شارژ هستند اما یانگلی درصد موفقیت کمتری دارند.

راهکار افزایش توان تیوب‌ها

• در صورت مشاهده آلودگی در آینه، دستگاه را روشن نکنید.
• سطح آینه‌ها را با الکل ۱۰۰٪ خالص تمیز کنید.
• الکل را به صورت اسپری استفاده کنید و قبل از روشن کردن دستگاه بخار آن تبخیر شده باشد.
• دمای محیط بین ۳۰ تا ۴۰ درجه سانتی‌گراد و رطوبت حدود ۷۰٪ باشد.
• دمای چیلر بین ۱۸ تا ۲۴ درجه سانتی‌گراد باشد.
• برای نصب تیوب حتماً از کارشناسان خبره استفاده کنید.

ساختار اصلی تیوب لیزر

تیوب‌های CO2 از سه لایه تشکیل شده‌اند: لایه داخلی (گاز)، لایه میانی (آب خالص) و لایه بیرونی (محافظ). بخش الکترودی شامل کاتد سرد استوانه‌ای است و مواد کاتدی کیفیت تیوب را تعیین می‌کنند.

عوض کردن تیوب

در صورت پایان عمر مفید یا شکستگی، تیوب باید تعویض شود. ابتدا درپوش انتهایی باز می‌شود، سپس سیم‌ها و شلنگ‌ها جدا شده و تیوب از پایه نگهدارنده خارج می‌شود.

کاربرد توان‌های مختلف تیوب

۱۰۰ وات

برش پلکسی، چوب (MDF)، چرم تا ضخامت ۱۰ میلی‌متر. در شرایط ایده‌آل خروجی تا ۱۲۰ وات دارد.

۸۰ وات

برش چرم، پارچه و پلکسی تا ضخامت ۶ میلی‌متر. در شرایط ایده‌آل خروجی تا ۹۰ وات دارد.

۶۰ وات

مناسب حکاکی روی سنگ، چوب، چرم و برش‌های نازک.

نصب تیوب پس از تعویض

تیوب باید در راستای آینه‌ها قرار گیرد، فاصله سر تیوب تا آینه ۵ سانتی‌متر باشد. سپس پایه‌ها بسته، کابل‌ها و شلنگ‌ها متصل و آزمایش عملکرد انجام شود.

اصول نگهداری و استفاده از تیوب

تیوب لیزر قطعه اصلی دستگاه است و مراقبت از آن بسیار مهم است. تیوب‌ها در دو نوع شیشه‌ای و فلزی تولید می‌شوند. شیشه‌ای‌ها حساس‌تر هستند و نگهداری سخت‌تری دارند. آب سیستم خنک‌کننده باید تمیز و دمای آن بین ۱۵ تا ۱۸ درجه باشد. آینه‌ها باید تمیز باشند. از استفاده طولانی با بالاترین یا پایین‌ترین توان خودداری کنید.

تیوب لیزر چگونه لیزر تولید می‌کند؟

برق از پاور وارد تیوب شده و گازها تحریک می‌شوند. نور تولید شده به آینه‌ها برخورد کرده و پس از تقویت، از لنز خارج می‌شود و لیزر متمرکز ایجاد می‌شود.

تیوب شیشه‌ای و فلزی

تیوب شیشه‌ای شامل گازهای He، Xe، CO2، H2 و N2 است. تیوب فلزی با فرکانس رادیویی RF انرژی را منتقل می‌کند.
